Fueiceel® 研究级AEM电堆（100cm²/室，圆形径向流场） 编号：AEMS100b 英文名称：Fueiceel® Research Grade AEM Water Stack (100cm²/unit, circular radial flow field)

在线询价

上一个下一个

产品介绍 产品参数 配件详情 购买详情 参考文献

在AEM（阴离子交换膜）电解水系统中，流场设计对电解效率、气体分离效率、压力分布以及系统的整体性能具有重要影响。

Fueiceel® AEMS100b膜电极碱性电堆（实验级100cm²/室，圆形径向流场）专门为AEM碱性电解水实验研究开发，具有同心圆径向流道专利设计，具有独特的优势，使用阴离子交换膜、雷尼镍网或FeCoNi/镍纤维纸阴极电极、NiFeOx/不锈钢纤维纸阳极电极等。该电堆可以实现电流密度1-3A/cm²。使用Youveim® E340PT 1mg/cm²Ir - Platnized Ti Fiber Paper阳极 vs. DiffuCarb® E243C 0.5mg/cm² 50% PtRu (1:1)/HSC - carbon paper阴极，我们实现了6.3A/cm²@2V@80°C。

Fueiceel®研究级膜电极二氧化碳电解槽（100cm²，圆形径向流场） - 配件详情

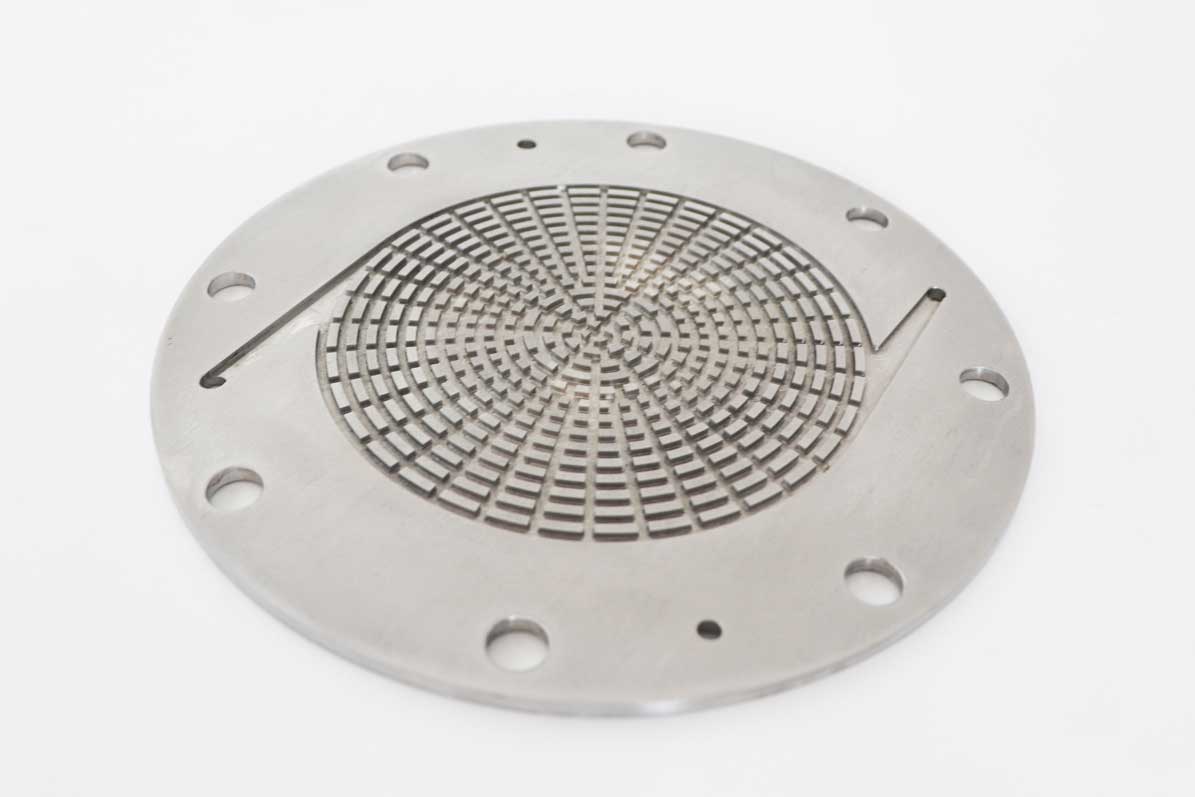

流场极板

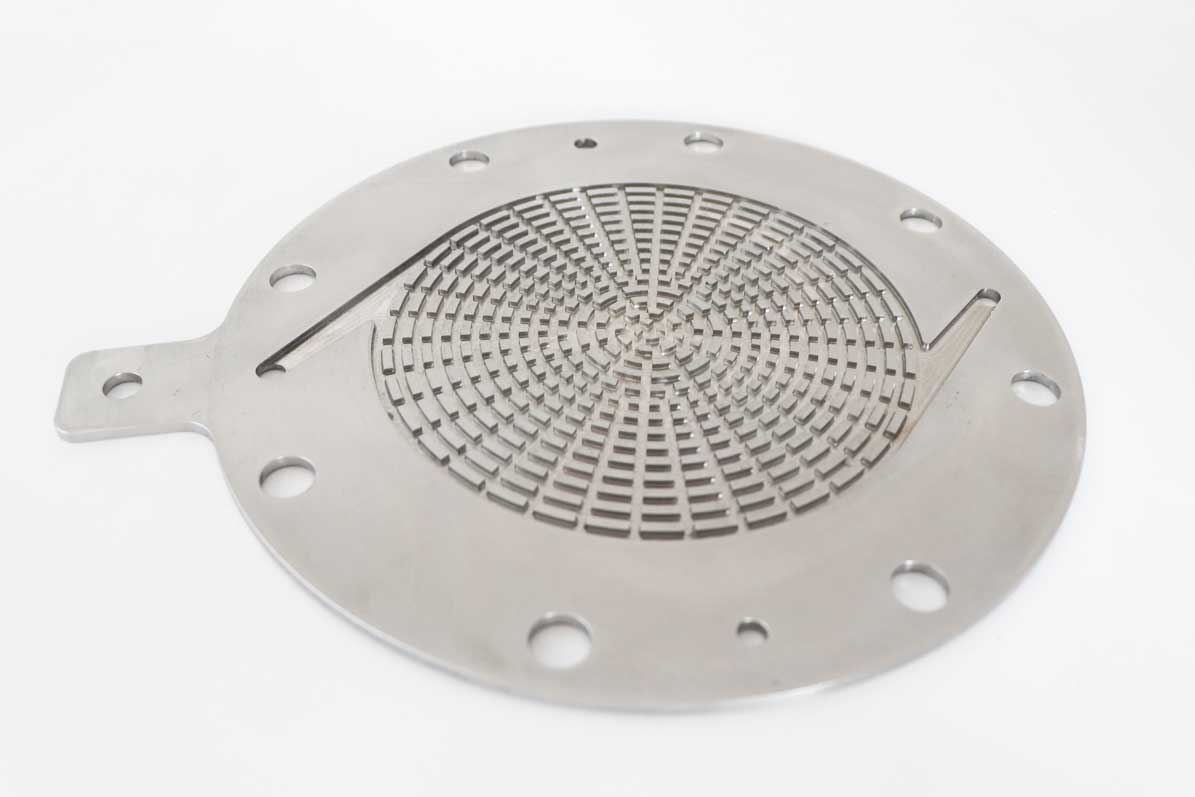

流场双极板

垫片

PTFE阳极垫片 (100/200/250/300/400/500/1000μm)

PTFE阴极垫片 (100/200/250/300/400/500/1000μm)

FKM阳极垫片 (100/200/250/300/400/500/1000μm)

FKM阴极垫片 (100/200/250/300/400/500/1000μm)

管路


PE硬管 (内径1/16" , 外径1/8")


普通硅胶软管 (内径1.6mm，外径

4.8mm) 用于蠕动泵


Teflon硬管 (内径1/16" , 外径1/8")


蠕动泵耐腐蚀软管 (内径1.6mm

外径4.8mm)

管路接头

ABS螺栓 (内径3.2mm)

PTFE螺栓 (内径3.2mm)

PEEK螺栓 (内径3.2mm)

镍基快插螺栓 (内径3.2mm)

其他

Tighten insulation set.jpg

紧固绝缘套件(黑色氟胶绝缘管)

紧固绝缘套件(薄壁PTFE绝缘管)

紧固绝缘套件(厚壁PTFE绝缘管)


扭矩扳手+套筒 (1-25 Nm)

25A大电流鳄鱼夹导电线

0.5米; 1米

1.5米; 2米

25A大电流香蕉头转鳄鱼夹导电线

0.5米; 1米

1.5米; 2米

35A大电流香蕉头转鳄鱼夹导电线

0.5米; 1米

1.5米; 2米

40A Ring-Ring导电线

0.5米; 1米

1.5米; 2米

温控系统 (加热片x2个、温控盒x1个、空气开关x1个、热电偶x1个、精度0.1°C)

加热片加热片

加热片助粘剂, 25ml

温控系统 (加热棒x2个、温控盒x1个、空气开关x1个、热电偶x1个、精度0.1°C)

常规扳手套件

VHP01真空加热台

配套单通道小型蠕动泵

配套单通道蠕动泵

配套双通道蠕动泵

配套齿轮泵

配套电源（具有记录存储数据、恒流恒压功能）


不锈钢t弹片

PP等径宝塔软管接头

DI016软管内径Φ1-Φ1.6mm

DI024软管内径Φ1.6-Φ2.4mm

DI032软管内径Φ2.4-Φ3.2mm

DI040软管内径Φ3.2-Φ4mm

DI048软管内径Φ4-Φ4.8mm

PP变径宝塔软管接头

软管内径Φ1.6↔Φ2.4

软管内径Φ1.6↔Φ3.2

软管内径Φ2.4↔Φ3.2

软管内径Φ2.4↔Φ4

软管内径Φ3.2↔Φ4

PE等径硬管接头

硬管外径Φ3-Φ3mm

硬管外径Φ3.2-Φ3.2mm

硬管外径Φ4-Φ4mm

硬管外径Φ6-Φ6mm

PE变径硬管接头

硬管外径Φ3-Φ3.2mm

硬管外径Φ3-Φ4mm

硬管外径Φ3-Φ5mm

硬管外径Φ3-Φ6mm

硬管外径Φ3.2-Φ4mm

硬管外径Φ3.2-Φ6mm

PTFE耐腐蚀软硬管转接头

硬管外径Φ3.2mm↔软管内径Φ1.6mm

硬管外径Φ3.2mm↔软管内径Φ2.4mm

硬管外径Φ3.2mm↔软管内径Φ3.2mm

硬管外径Φ3.2mm↔软管内径Φ4mm

PTFE耐腐蚀等径硬管接头

Φ3mm↔Φ3mm

Φ3.2mm↔Φ3.2mm

Φ4mm↔Φ4mm

Φ6mm↔Φ6mm

Φ8mm↔Φ8mm

PTFE耐腐蚀变径硬管接头

Φ3mm↔Φ3.2mm

Φ3mm↔Φ4mm

Φ3mm↔Φ6mm

Φ3.2mm↔Φ4mm

Φ4mm↔Φ6mm

316L不锈钢等径接头

Φ3mm↔Φ3mm

Φ3.2mm↔Φ3.2mm

Φ4mm↔Φ4mm

Φ6mm↔Φ6mm

Φ8mm↔Φ8mm

316L不锈钢变径接头

Φ3mm↔Φ3.2mm

Φ3mm↔Φ4mm

Φ3mm↔Φ6mm

Φ4mm↔Φ6mm

耗材（离子膜、粘结剂、催化剂、气体扩散层、电极等）

AEM

NexIonic® A50

NexIonic® A80

NexIonic® A100

Ionomer

GDL

Youveim® Ni fiber paper

Youveim® SS fiber paper

DiffuCarb® CP-A210R raw carbon paper

DiffuCarb® CP-A330R raw carbon paper

DiffuCarb® CP-A400R raw carbon paper

DiffuCarb® CP-H450R raw carbon paper

DiffuCarb® CP-H850R raw carbon paper

Youveim® Ti fiber paper

Youveim® Ti screen

Youveim® Platinized Ti fiber paper

Youveim® Platinized Ti screen

Anode

GDE

NiFeOx

Youveim® E100H NiFeOx-SS fiber paper with hydrophilic interface

Youveim® E100T NiFeOx-SS fiber paper with hydrophobic interface

Youveim® E100G NiFeOx-Gold Plated SS fiber paper with hydrophobic interface

Youveim® E102 NiFeOx-Ti Fiber Paper

Youveim® E102PT NiFeOx-Platinized Ti Fiber Paper

Youveim® E103 NiFeOx-Ni Fiber Paper

Youveim® E103G NiFeOx-Gold Plated Ni Fiber Paper

Youveim® E103PT NiFeOx-Platinized Ni Fiber Paper

Youveim® E104 NiFeOx-Ni Foam

Youveim® E104G NiFeOx-Gold Plated Ni Foam

Youveim® E104PT NiFeOx-Platinized Ni Foam

CoFeOx

Youveim® E110H CoFeOx-SS fiber paper with hydrophilic interface

Youveim® E110T CoFeOx-SS fiber paper with hydrophobic interface

Youveim® E110G CoFeOx-Gold Plated SS fiber paper with hydrophobic interface

Youveim® E112 CoFeOx-Ti Fiber Paper

Youveim® E112PT CoFeOx-Platinized Ti Fiber Paper

Youveim® E113 CoFeOx-Ni Fiber Paper

Youveim® E113G CoFeOx-Gold Plated Ni Fiber Paper

Youveim® E113PT CoFeOx-Platinized Ni Fiber Paper

Youveim® E114 CoFeOx-Ni Foam

Youveim® E114G CoFeOx-Gold Plated Ni Foam

Youveim® E114PT CoFeOx-Platinized Ni Foam

IrO₂

DiffuCarb® E300 IrO₂-carbon paper

DiffuCarb® E300T IrO₂-carbon paper with hydrophobic interface

DiffuCarb® E300H IrO₂-carbon paper with hydrophilic interface

Youveim® E301T IrO2-SS fiber paper with hydrophobic interface

Youveim® E301H IrO₂-SS fiber paper with hydrophilic interface

Youveim® E301PT IrO₂-Platinized SS fiber paper

Youveim® E301G IrO₂-Gold Plated SS fiber paper

Youveim® E303T IrO2-Ti fiber paper with hydrophobic interface

Youveim® E303H IrO₂-Ti fiber paper with hydrophilic interface

Youveim® E303PT IrO₂-Platinized Ti fiber paper

Youveim® E303G IrO₂-Gold Plated Ti fiber paper

Youveim® E305T IrO2-Nickel fiber paper with hydrophobic interface

Youveim® E305H IrO₂-Nickel fiber paper with hydrophilic interface

Youveim® E305PT IrO₂-Platinized Nickel fiber paper

Youveim® E305G IrO₂-Gold Plated Nickel fiber paper

Youveim® E309 IrO₂/Ti fiber paper

Youveim® E310 IrO₂/Platinized Ti fiber paper

Youveim® E311 Pt-IrO₂/Platinized Ti fiber paper

Youveim® E314 IrO₂/Ti screen

Youveim® E315 IrO₂/Platinized Ti screen

Youveim® E316 Pt-IrO₂/Platinized Ti screen

Youveim® E320 IrO2/Ti foam

Youveim® E321 IrO₂/Platinized Ti foam

Youveim® E322 Pt-IrO₂/Platinized Ti foam

DiffuCarb® E330 Ir-carbon paper

DiffuCarb® E330T Ir-carbon paper with hydrophobic interface

DiffuCarb® E330H Ir-carbon paper with hydrophilic interface

Youveim® E340T Ir-Ti fiber paper with hydrophobic interface

Youveim® E340H Ir-Ti fiber paper with hydrophilic interface

Youveim® E341T Ir-Platinized Ti fiber paper with hydrophobic interface

Youveim® E341H Ir-Platinized Ti fiber paper with hydrophilic interface

Youveim® E343 Ir/Ti screen

Youveim® E344 Ir/Platinized Ti screen

Youveim® E345 Pt-Ir/Platinized Ti screen

Youveim® E347 Ir/Ti fiber paper

Youveim® E348 Ir/Platinized Ti fiber paper

Youveim® E349 Pt-Ir/Platinized Ti fiber paper

Youveim® E351 Ir/Ti foam

Youveim® E352 Ir/Platinized Ti foam

Youveim®E353 Pt-Ir/Platinized Ti foam

Cathode

GDE

Youveim® E120 FeCoNi-Ni fiber paper

DiffuCarb® E121 FeCoNi-carbon paper

Youveim® E130 Raney Ni-Ni screen

DiffuCarb® E200 Pt/C-carbon paper

Youveim® E210 Pt/C-Ti fiber paper

Youveim® E211 Pt/C-Platinized Ti fiber paper

Youveim® E214 Pt/C-Ti foam

Youveim® E215 Pt/C-Platinized Ti foam

DiffuCarb® E220 Pt black-carbon pape

Youveim® E230 Pt black-Ti fiber paper

Youveim® E233 Pt black-Platinized Ti fiber paper

Youveim® E235 Pt black-Ti foam

Youveim® E237 Pt black-Platinized Ti foam

1. 手机淘宝

2. 点击进入淘宝网页链接

该产品出厂时由工程师组装好并做出厂前做密封测试72小时，配件包含：

Fueiceel® 研究级AEM电堆（100cm²/室，圆形径向流场）技术参数
规格	单电堆	2电堆	3电堆	5电堆	10电堆	20电堆
型号	AEMS100b-1cell	AEMS100b-2cell	AEMS100b-3cell	AEMS100b-5cell	AEMS100b-10cell	AEMS100b-20cell
电堆尺寸	190x190x36mm	190x190x41mm	190x190x45mm	190x190x53mm	190x190x73mm	190x190x113mm
电堆数	1	2	3	5	10	20
电压范围	1.5-3V	3-6V	4.5-9V	7.5-15V	15-30V	30-60V

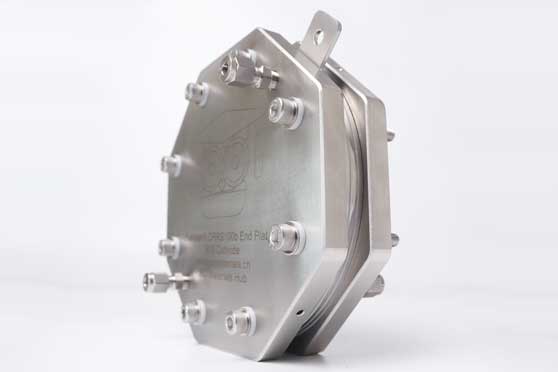

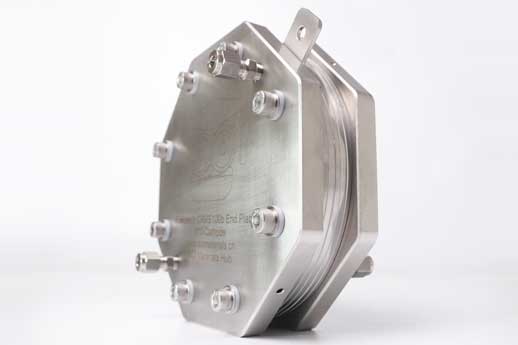

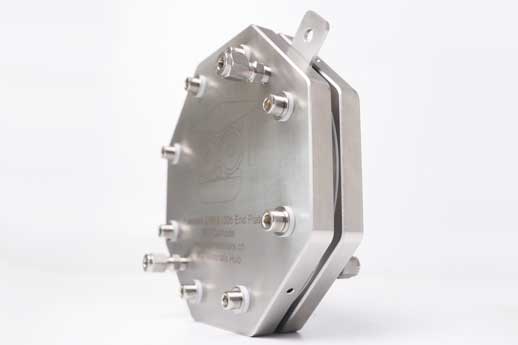

金属端板电堆实物图					非实物图	非实物图
电流密度	0.6-3A/cm²
流道尺寸	Φ113mm（科学材料站推荐使用稍大的电极，如Φ116-Φ120mm，以避免催化剂脱落堵塞流道孔）
端板材质	耐腐蚀不锈钢（标配）、工程塑料（选配）、可观测款（选配）
极板材质	镍
垫片材质	PTFE或FKM
膜	阴离子交换膜（不包含）
电极材料	见配件表（不包含）
电解质	碱液（KOH, 1M）
工作温度	15~80℃（最高温度取决于用户催化剂和隔膜）
