Fueiceel® FCA 研究级质子交换膜燃料电池测试夹具
一、产品介绍
该研究级单电池测试夹具符合美国标准，专为氢-氧燃料电池和氢-空气燃料电池的标准化测试及性能评估设计，具有高精度和可靠性。
主要特点：
· 电极面积： 提供标准配置的 FC5A (5 cm²)、FC25A 25 cm²、FC50A 50 cm²三种规格。
· 结构设计： 配备耐用的铝合金端板、镀金铜流场和高性能石墨流场板。
· 流场设计：5 cm²：单通道蛇形流场。25 cm²：三通道蛇形流场。50 cm²：蛇形平行四流场。
· 压紧均匀性： 测试过程中，确保膜电极组件（MEA）表面受力均匀一致。
可选配件：
· 温度测量热电偶。
· 电流连接线。
· 电加热棒。
气路接口： 标配英制标准接口，可根据需求定制。
兼容性： 与美国燃料电池技术系统、台湾群翊及Scribner 850e工作站完全兼容，并可根据需求确认其他品牌工作站的适配性。
该测试夹具可实现与美国进口单电池测试夹具一致的测试结果，确保数据的可靠性与可重复性。
二、产品参数
工作温度：≤200℃
电缆：国标电缆
热电偶：高精度T型热电偶
端板材质：铝合金
集流板材质：铜镀金
流道板材质：高导电石墨
流道：蛇形流道 (5 cm²为单流道，25 cm²为三流道、50 cm²为蛇形平行四流道设计)
适配产品：台湾群翌/美国scribner公司850e工作站 (另可按需定制)

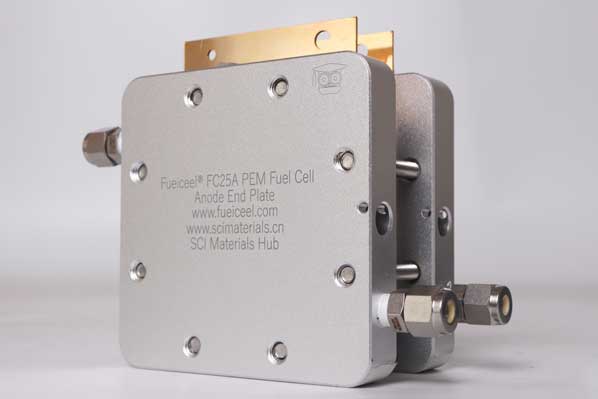

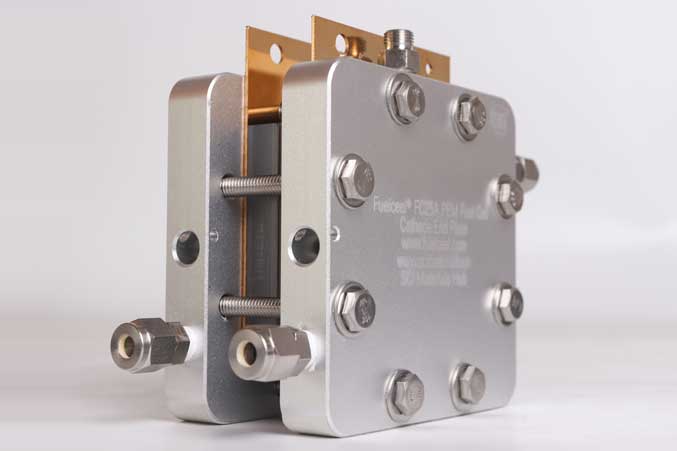

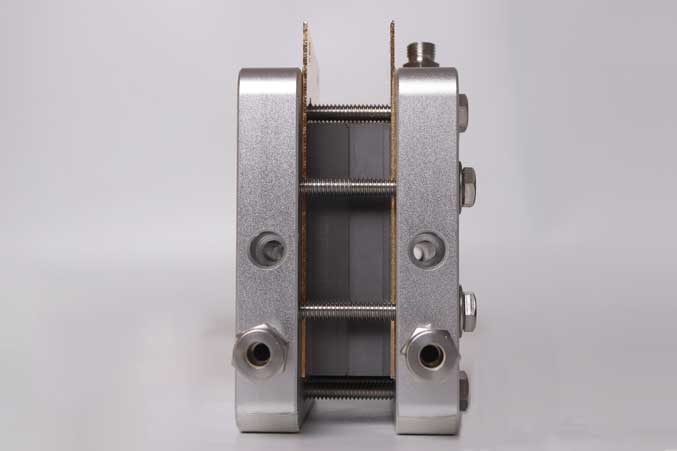

▲产品图
 |  |  |

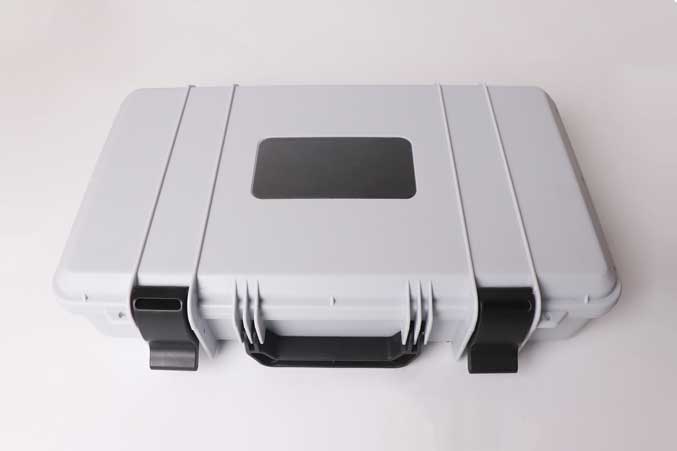

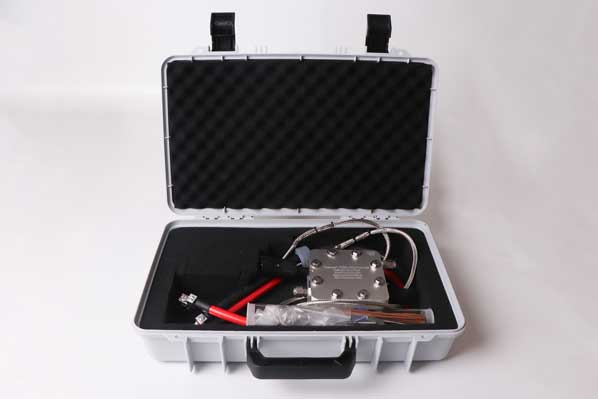

保护盒 |

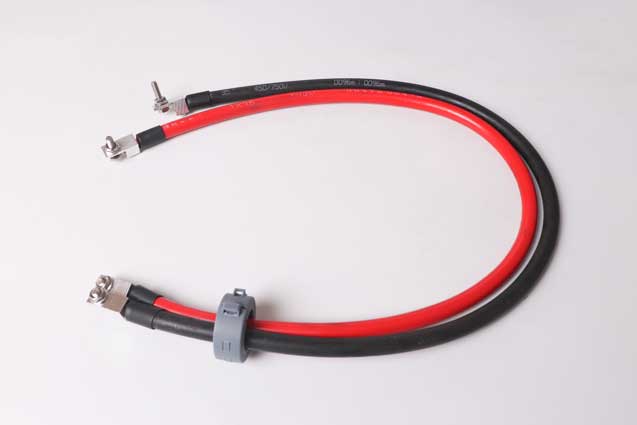

电缆 |

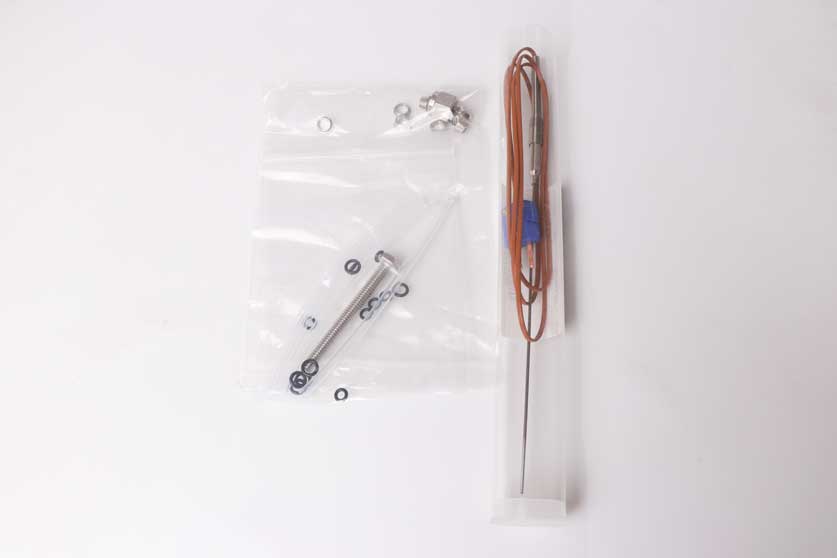

热电偶
|

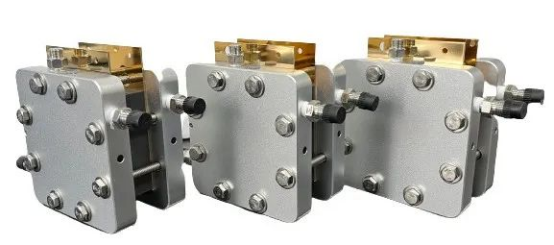

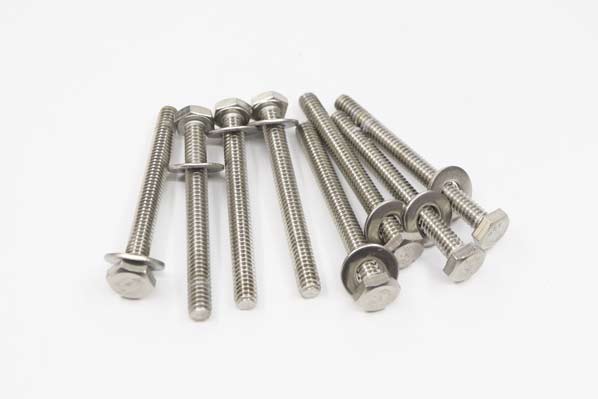

螺栓+垫片 |  全套装 |
|
5 cm²单通道蛇形流场 |
25 cm²三通道蛇形流场 |
50 cm²蛇形平行四通道流场 |
三、测试数据

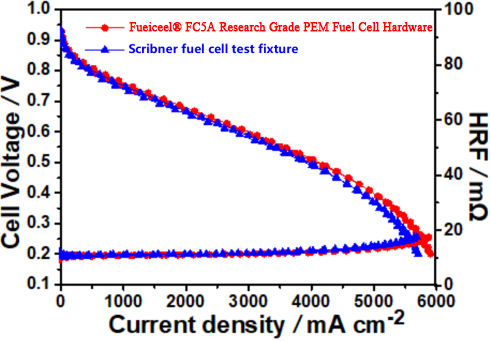

下图红色曲线为使用本产品测得的氢-氧燃料电池极化曲线数据，与使用美国Scribner电池夹具测得的数据高度一致。
燃料电池测试条件：5 cm²电极面积，氢气500sccm-氧气500sccm，1标准大气压，阳极/阴极均为0.1mg/cm² Pt/C催化剂，Nafion NR211质子交换膜。
▲氢-氧燃料电池极化曲线数据
